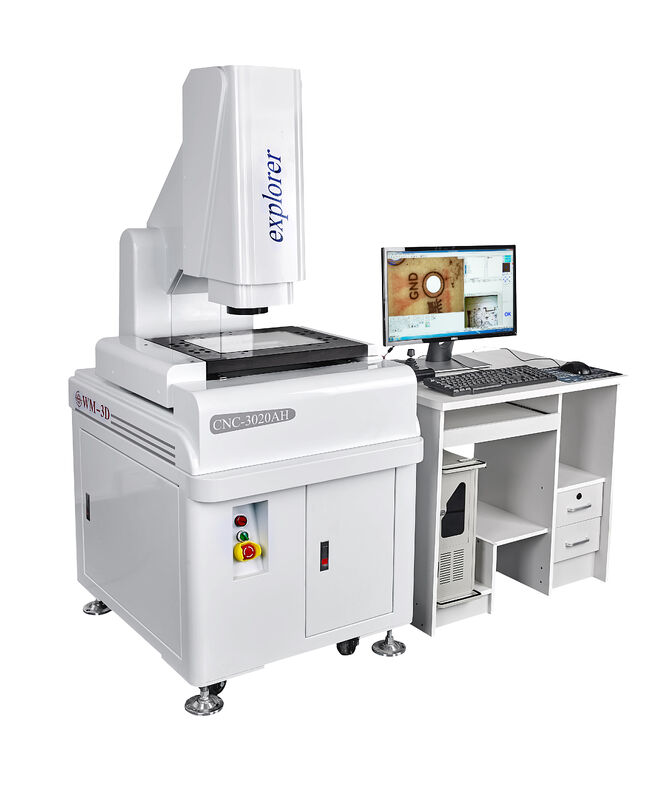

Sistema di misurazione video CNC per laboratorio ottico
Apparecchiature di laboratorio certificate ISO9001 ad alta precisione per applicazioni di controllo qualità
Specifiche del modello
| Articoli |
CNC-3020J |
CNC-4030J |
CNC-5040J |
| Dimensione (mm) (L×P×A) |
700×850×1650 |
800×900×1650 |
900×1050×1650 |
| Campo di misura (mm) (X×Y×Z) |
300×200×200 |
400×300×200 |
500×400×200 |
| Precisione di misura (µm) |
3+L/200 |
3+L/200 |
3+L/200 |
| Ripetibilità (µm) |
3 |
3 |
3 |
| Peso (kg) |
300 |
380 |
450 |
Sistema di imaging e misurazione
Telecamera CCD: CCD SONY giapponese
Obiettivo: Obiettivo zoom ad alta definizione con ingrandimento continuo 0.7-5.0x
Ingrandimento: 40-230X (Solo come riferimento - varia a seconda della configurazione della telecamera e dell'obiettivo)
Risoluzione scala ottica: Asse X/Y/Z 0.0002mm (0.2µm)
Distanza di lavoro: 108mm
Software di misurazione
Combina software di misurazione 3D sviluppato con funzioni software importate per migliorare la risoluzione dei bordi.
Sistema di azionamento
Motore servo Taiwan a tre assi X/Y/Z ad alte prestazioni con sistema di controllo a doppio circuito chiuso
Sistema di illuminazione
Sorgente luminosa superficiale a cinque anelli e otto zone controllata da programma, sorgente luminosa a contorno LED, sorgente luminosa coassiale. Vengono aggiunti diversi colori per diversi prodotti.
Vantaggi principali
- Misurazione completamente automatica ad alta precisione con controllo CNC a quattro assi
- Macchina ad alta precisione e ad alta resistenza: base/colonna/banco di lavoro in marmo di classe 00 per una stabilità superiore
- Guida lineare di precisione importata a tre assi XYZ / sistema di azionamento a vite a ricircolo di sfere di grado di rettifica importato
- Righello a patch metallica ad alta precisione da 0,2µm
- L'obiettivo ottico zoom automatico WM0750 consente una misurazione completamente automatica senza correzione dello zoom
- Telecamera CCD HD SONY con schermo di misurazione di alta qualità
- Misurazione autofocus, planarità altimetrica ottica
- Sonda di contatto UK RENISHAW
- Sorgente luminosa superficiale a cinque anelli e otto zone controllata da programma, sorgente luminosa a contorno LED, sorgente luminosa coassiale
- Dotato di joystick per un facile utilizzo in qualsiasi posizione
- Telecamera CCD di navigazione per una rapida localizzazione della posizione e una comoda misurazione
Assistenza e supporto
- Garanzia di 12 mesi dalla ricezione dell'apparecchiatura
- Insegnamento telefonico e via internet con servizio di consulenza post-vendita completo
- Servizi di garanzia a vita per le macchine (in base ai costi)
- Servizio tecnico gratuito per guasti alla macchina causati dal produttore (esclusi viaggi e alloggio)
- Servizio di consulenza post-vendita a vita
- Disponibilità di pezzi di ricambio in base ai costi
- Servizi tecnici a valore aggiunto a vita a prezzi preferenziali
Informazioni sull'azienda
Imballaggio e spedizione
Domande frequenti
Q1: Che tipo di apparecchiature producete principalmente?
R: Siamo specializzati in strumenti di misurazione automatica delle immagini, strumenti di misurazione manuale delle immagini, strumenti di misurazione delle immagini a portale di grandi dimensioni, strumenti di misurazione one-key, apparecchiature di screening automatico della visione e apparecchiature di rilevamento della visione non standard.
Q2: Accettate servizi personalizzati? Posso stampare il mio logo sulla macchina?
R: Sì, tutti i nostri prodotti possono essere personalizzati, inclusa la stampa del logo.
Q3: Perché dovrei scegliere la vostra azienda?
R: Abbiamo oltre 10 anni di esperienza nella misurazione, un team di ricerca e sviluppo professionale e supporto post-vendita. Situati nella città di Dongguan, un importante polo produttivo. Servizio post-vendita di 12 mesi con risposta entro 48 ore per problemi semplici.
Q4: Qual è il tempo di consegna e il metodo di imballaggio?
R: Consegna standard: 5 giorni lavorativi dopo il deposito/conferma dell'ordine. Macchine personalizzate: 10-20 giorni lavorativi. Pellicola di imballaggio professionale per macchine internamente, imballaggio in scatola di legno con fissaggio a vite esternamente per garantire un arrivo sicuro.
Q5: È disponibile la formazione in loco?
R: Sì, la formazione in loco è disponibile con un coordinamento temporale specifico.
Q6: Quali sono i vostri termini di pagamento?
R: T/T 30% di deposito, 70% prima della consegna (con foto del prodotto fornite). Oppure 100% LC a vista.
Q7: Possiamo testare i campioni prima di effettuare un ordine?
R: Sì, forniamo test di campioni gratuiti con rapporti di prova dettagliati.
