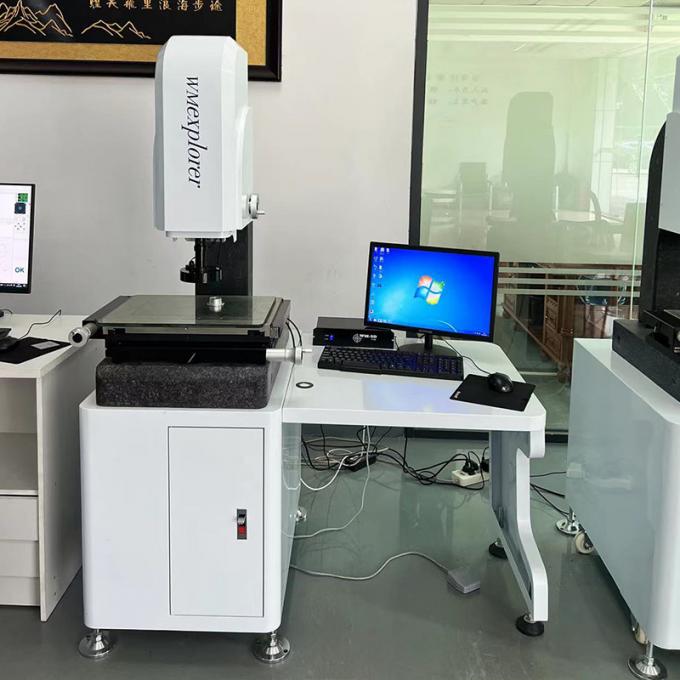

3 μm CMM macchina di misurazione manuale coordinata 220V per il controllo delle dimensioni delle molle
Sistema di misurazione video manuale professionale progettato appositamente per il controllo dimensionale preciso delle molle e di altri piccoli componenti.
Caratteristiche chiave
- Sistema di misurazione video autofocus asse Z con funzione di posizionamento multipunto
- Misura punti, linee, cerchi, archi, ovali e rettangoli con capacità di costruzione
- Processo avanzato di elaborazione dei dati con output diretto in formati Word, Excel e AutoCAD
- Capacità di analisi statistica con utile funzione di raddrizzamento del pezzo
- Sistema di misurazione digitale con griglia ottica e scheda dati SDK-3000
- Interfaccia informatica RS232 con software di misurazione specializzato per la mappatura circolare
- Asse Z motorizzato per l'ottimizzazione automatica della messa a fuoco e la cattura dell'immagine più chiara
Funzioni di applicazione
Progettato principalmente per misurazioni e analisi metallografiche.Questi modelli universali combinano un supporto di misura con componenti di microscopio metallurgico di alta qualità per l'imaging ad alta risoluzione e le misurazioni criticheLe caratteristiche includono obiettivi infiniti avanzati e tecniche di microscopia: campo luminoso, campo scuro, contrasto DIC, polarizzazione ed epifluorescenza.Accomoda fino a cinque obiettivi sul nastro con opzioni di aggiornamento per un uso esteso.
Specifiche tecniche
| Modello |
WM-2010F |
WM-3020F |
WM-4030F |
WM-5040F |
| Dimensione del tavolo in metallo (mm) |
350×220 |
450×350 |
550×450 |
700×600 |
| Dimensione del tavolo in vetro (mm) |
230×130 |
330×230 |
430×330 |
530×430 |
| Viaggio su tre assi (mm) |
200×100 |
300×200 |
400×300 |
500×400 |
| Peso (kg) |
170 |
260 |
300 |
500 |
| Dimensioni L×W×H (mm) |
500×700×1100 |
600×750×1100 |
700 × 900 × 1150 |
850 × 1050 × 1200 |
Sistema di misurazione standard
- Fotocamera: SONY 1/3" Fotocamera CCD a colori
- Ingrandimento dell'obiettivo: 0,7-4,5X, WD: 95mm
- Ingrandimento totale: 30-230X, vista dell'oggetto: 7-1.1 mm
- Generatore a doppia linea trasversale, risoluzione dei dati: 0,001 mm
- Asse Z Viaggio di sollevamento: 150 mm (Focus automatico)
- Errore di indicazione dell'asse X,Y: ≤(3+L/200)μm (L = lunghezza misurata in mm)
- Illuminazione di superficie e di trasmissione a LED con regolazione della luminosità
- Potenza: 220/110V CA, 50Hz, 30W
Garanzia e servizi
Garanzia di 12 mesi - Acquista con fiducia!
- Garanzia di 12 mesi dalla data di assemblaggio (massimo 15 mesi dalla spedizione)
- Insegnamento completo via telefono e internet con servizio di consulenza post-vendita
- Servizi di garanzia a vita disponibili (basati sul costo per i componenti della macchina)
- Servizio tecnico gratuito per guasti della macchina causati dal fabbricante (escluse le spese di viaggio)
- Servizio di consulenza post-vendita a lungo termine e disponibilità di ricambi
- Servizi tecnici a valore aggiunto a prezzi preferenziali per tutta la vita
Informazioni sulle società
Certificazioni
- Software certificato da un'organizzazione nazionale di normazione professionale
- Macchine in grado di fornire la certificazione di misurazione standard dell'agenzia HSR
Imballaggio e spedizione
Domande frequenti
Q1: Che tipo di attrezzature producete principalmente?
R: Siamo specializzati in strumenti automatici di misurazione delle immagini, strumenti manuali di misurazione delle immagini, grandi strumenti di misurazione delle immagini del portiere, strumenti di misurazione a una chiave,apparecchiature di screening automatico della vista, e apparecchiature di rilevamento visivo non standard.
Q2: accettate il servizio personalizzato? Posso stampare il mio logo sulla macchina?
R: Sì, tutti i nostri prodotti possono essere personalizzati, comprese le esigenze di stampa del logo e del marchio.
D3: Perché scegliete noi?
A1: più di 10 anni di esperienza in materia di misurazione con team professionali di ricerca e sviluppo e di assistenza post-vendita
A2: Situato nella città di Dongguan, un centro industriale di fama mondiale
A3: servizio post-vendita di 12 mesi con risposta di 48 ore per problemi semplici
Q4: Qual è il vostro tempo di consegna?
A: consegna standard: 5 giorni lavorativi dopo la conferma del deposito/ordine.L'imballaggio professionale comprende l'involucro interno della pellicola della macchina e la scatola esterna in legno con fissaggio a vite per un trasporto sicuro.
D5: È disponibile una formazione in loco?
R: Sì, la formazione in loco è disponibile con un coordinamento cronologico specifico.
Q6: Quali sono le condizioni di pagamento?
A: Accettiamo T/T, L/C, Western Union e altri metodi di pagamento.
Q7: Quali sono le vostre condizioni di pagamento?
R: T/T: 30% di deposito, 70% di saldo prima della consegna (con foto del prodotto fornite).
P8: Possiamo testare i campioni prima di effettuare un ordine?
R: Sì, forniamo campioni gratuiti con rapporti di prova completi.
