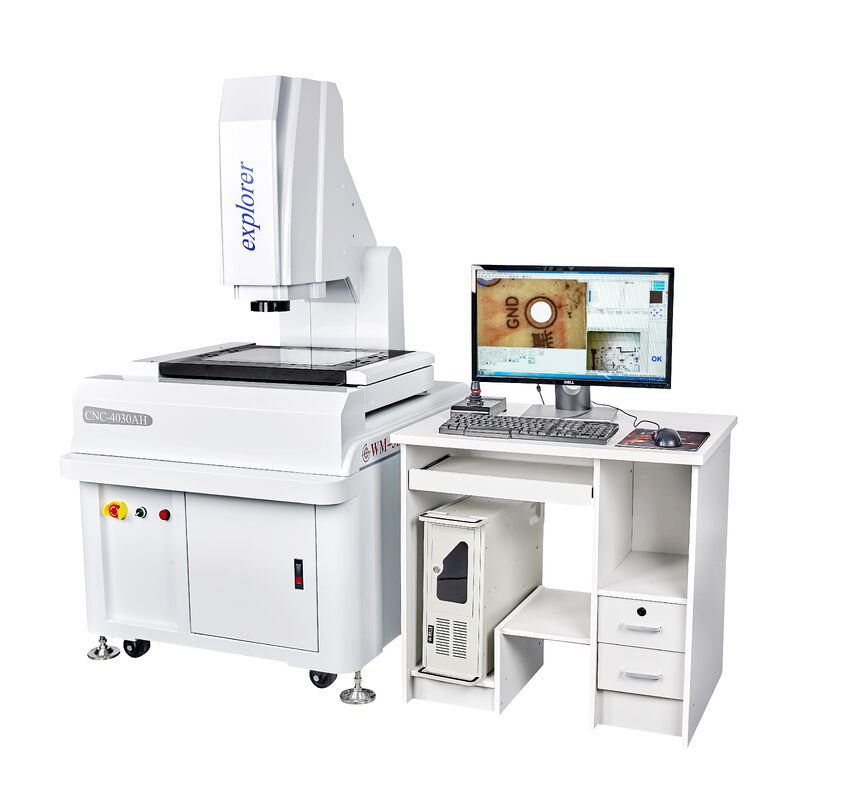

Macchina di misurazione video VMM in granito - Completamente automatica Certificata ISO9001
Sistema di misurazione video ottico CNC di superficie dimensionale in granito di alta precisione progettato per applicazioni industriali che richiedono eccezionale accuratezza e affidabilità.
Specifiche tecniche
Confronto modelli
| Articoli |
CNC-3020AH |
CNC-4030AH |
CNC-5040AH |
| Dimensione (mm) (L×P×A) |
700×850×1650 |
800×900×1650 |
900×1050×1650 |
| Campo di misura (mm) (X×Y×Z) |
300×200×200 |
400×300×200 |
500×400×200 |
| Accuratezza di misurazione (μm) |
3+L/200 |
3+L/200 |
3+L/200 |
| Ripetibilità (μm) |
3 |
3 |
3 |
| Peso (kg) |
300 |
380 |
450 |
Sistema di immagine e misurazione
| CCD |
CCD SONY giapponese |
| Lente |
Obiettivo zoom ad alta definizione / Ingrandimento continuo 0,7-5,0x |
| Ingrandimento |
40-230X (Solo come riferimento - varia a seconda della configurazione della fotocamera e dell'obiettivo) |
| Risoluzione scala ottica |
Asse X/Y/Z 0,0002 mm (0,2μm) |
| Distanza di lavoro |
108mm |
Software di misurazione
Software di misurazione 3D avanzato che combina la funzionalità del software importato con capacità di risoluzione dei bordi migliorate.
Sistema di azionamento
Servomotore Taiwan a tre assi X/Y/Z ad alte prestazioni con sistema di controllo a doppio circuito chiuso.
Sistema di illuminazione
Sorgente luminosa superficiale a cinque anelli e otto zone controllata da programma, sorgente luminosa di contorno a LED, sorgente luminosa coassiale. Diversi colori disponibili per varie applicazioni di prodotto.
Vantaggi principali
Automazione di alta precisione
Misurazione completamente automatica con controllo CNC a quattro assi per accuratezza ed efficienza superiori.
Costruzione premium
Base, colonna e banco di lavoro in granito di classe 00 che forniscono eccezionale stabilità e precisione.
Sistema di azionamento avanzato
Guide lineari di precisione importate a tre assi XYZ e sistema di azionamento a vite a sfera di grado di rettifica con righello a patch metallica ad alta precisione da 0,2μm.
Eccellenza ottica
L'obiettivo ottico zoom automatico WM0750 consente una misurazione completamente automatica senza requisiti di correzione dello zoom.
Qualità dell'immagine
Fotocamera HD SONY CCD con schermo di misurazione di alta qualità e capacità di misurazione autofocus.
Funzionalità migliorata
Misurazione della planarità altimetrica ottica, integrazione della sonda di contatto UK RENISHAW.
Dotato di joystick per un comodo funzionamento da qualsiasi posizione. La telecamera CCD di navigazione fornisce una rapida individuazione della posizione per flussi di lavoro di misurazione efficienti.
Assistenza e supporto
- Periodo di garanzia di 12 mesi dalla ricezione dell'apparecchiatura
- Formazione utente completa per telefono e Internet con servizi di consulenza post-vendita combinati
- Servizi di garanzia a vita disponibili (a pagamento)
- Guasti alla macchina causati dal produttore: sostituzione dei pezzi di ricambio a nostre spese
- Formazione tecnica in loco disponibile (si applicano spese di viaggio e alloggio)
- Servizio di consulenza post-vendita a lungo termine oltre il periodo di garanzia
- Disponibilità di pezzi di ricambio a pagamento per tutti gli utenti
- Servizi tecnici a valore aggiunto post-vendita a vita a prezzi preferenziali
Informazioni sull'azienda
Imballaggio e spedizione
Domande frequenti
Q1: Che tipo di apparecchiature producete principalmente?
A: Le nostre principali apparecchiature di produzione includono: strumenti di misurazione delle immagini automatici, strumenti di misurazione delle immagini manuali, strumenti di misurazione delle immagini a portale di grandi dimensioni, strumenti di misurazione con un solo tasto, apparecchiature di screening della visione automatica e apparecchiature di rilevamento della visione non standard.
Q2: Accettate servizi personalizzati? Posso stampare il mio logo sulla macchina?
A: Sì, tutti i nostri prodotti possono essere personalizzati. Possiamo anche personalizzare il posizionamento del logo in base alle vostre esigenze.
Q3: Perché dovrei scegliere la vostra azienda?
A: 1. Oltre 10 anni di esperienza specializzata nella misurazione dei prodotti con team di ricerca e sviluppo e post-vendita professionali. 2. Situato strategicamente nella città di Dongguan, un rinomato polo produttivo mondiale. 3. Servizio post-vendita completo di 12 mesi con risoluzione in 48 ore per problemi semplici.
Q4: Qual è il tempo di consegna e il metodo di imballaggio?
A: Il tempo di consegna standard è di 5 giorni lavorativi dopo il deposito o la conferma dell'ordine. Le macchine personalizzate richiedono 10-20 giorni lavorativi. Pellicola di imballaggio professionale per macchine internamente, con imballaggio esterno in scatola di legno e fissaggio a vite per garantire un arrivo sicuro senza danni.
Q5: È disponibile la formazione in loco?
A: Sì, la formazione in loco è disponibile. I tempi specifici devono essere confermati con il nostro team.
Q6: Quali sono i vostri termini di pagamento?
A: T/T 30% di deposito, 70% di saldo prima della consegna. Forniamo foto del prodotto e dell'imballaggio prima del pagamento finale. Accettato anche 100% LC a vista.
Q7: Possiamo testare i campioni prima di effettuare un ordine?
A: Sì, forniamo test di campioni gratuiti e rapporti di prova dettagliati. Contatta il nostro responsabile commerciale per assistenza con eventuali requisiti di test.
