Sistema di misura di dimensione di immagine

3um Precisione 200mm/s Velocità macchina di misurazione ottica con analisi dei dati SPC

Name: 3um Precisione 200mm/s Velocità macchina di misurazione ottica con analisi dei dati SPC
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-3020AH
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Guangdong, Cina
Marca:	WM-3D
Certificazione:	ISO9001
Numero di modello:	CNC-3020AH

Informazioni Dettagliate

Luogo di origine:

Guangdong, Cina

Marca:

WM-3D

Certificazione:

ISO9001

Numero di modello:

CNC-3020AH

Garanzia:

1 anno

Supporto personalizzato:

OEM, ODM

nome:

Accessori per pad CNC automatici Macchina di misurazione e analisi

Precisione:

3um

Velocità:

200 mm/s

Funzione:

Misurazione ed individuare

Uso generale:

Electrics, plastica, muffa, macchinario, connettori e cellulare

Colore:

bianco

Energia:

220V /50HZ

Nome del prodotto:

Accessori per pad CNC automatici Macchina di misurazione e analisi

Evidenziare:

High Light

Evidenziare:

sistema di misura di dimensione di immagine 3um

Sistema di misura di dimensione di immagine ottico

Macchina di misurazione ottica 200mm/S

Informazioni di trading

Prezzo:

$18,000.00/sets 1-4 sets

Imballaggi particolari:

Accessori automatici del cuscinetto di CNC che misurano e che analizzano Machine
CNC-3020WM La

Descrizione del prodotto

Sistema di misurazione delle dimensioni dell'immagine da 3 μm

Macchina di misurazione ottica con velocità di 200 mm/s

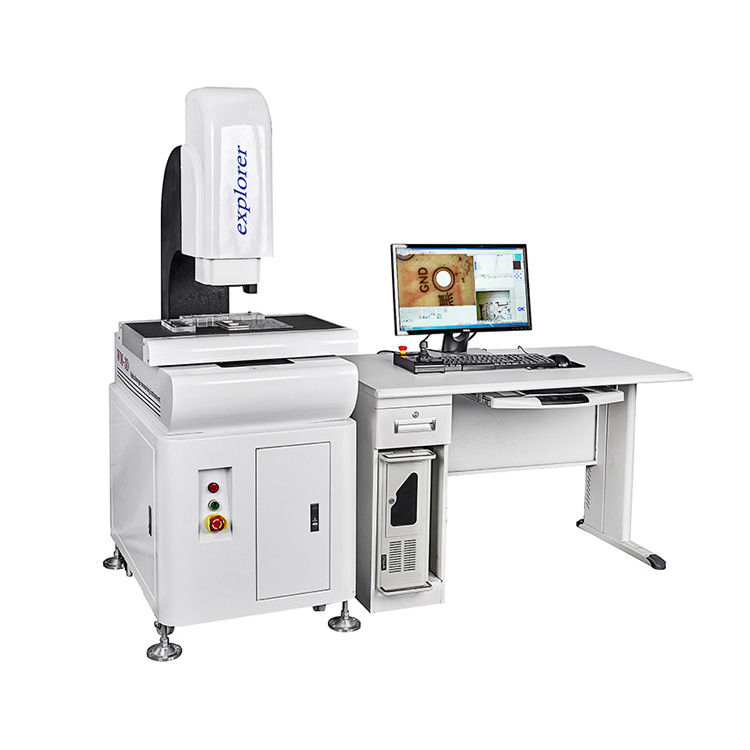

Visualizzazione del prodotto

Auto CNC Pad Accessories Measuring and Analyzing Machine - Sistema di misurazione ottica avanzata per analisi dimensionali di precisione.

Specifiche tecniche

Modello	CNC-3020
Dimensioni del tavolo di vetro	330×230 mm
Dimensione del tavolo in metallo	350 × 250 mm
Viaggi di lavoro X.Y	300 × 200 mm
Ascensore di viaggio a asse Z	Focalizzazione 200 mm
Risoluzione dell'asse X.Y.Z. del display digitale	0.5 μm
Errore di valore dell'asse X.Y	≤ ((3+L/200) dove L è la lunghezza misurata in mm
Peso	720 kg
Dimensioni	700 × 900 × 1650 mm

Specifiche del motore

Velocità su tre assi	100 mm/s
Precisione di posizionamento su tre assi	0.001 mm

Sistema di immagine

Fotocamera	Fotocamera CCD a colori Sony 1/3"
Zoom	Lenti zoom ottiche coaxiali con lente zoom (2 selezionate)
Ingrandimento	0.7-4.5X
Video ingrandimento totale	30-230X
Campo oggetto	11.1-1.7 mm
Potenza	AC220V/AC110V
Consumo di energia	100 W

Accessori per strumenti

Accessoio	Ingrandimento video	Campo laterale del materiale (mm)	Ingrandimento video	Campo laterale del materiale (mm)	Distanza di lavoro
0.5X Opzione	11.8X-74X	22-3.4	5.9X-37X	44-6.8	175
Norme	23.5X-148X	11.1-1.7X	11.8X-74X	22-3.4	92
Opzione 2X	47X-296X	5.5-0.9	23.5X-148X	11.1-1.7	36

Caratteristiche chiave

Controllo del movimento a doppio circuito chiuso per movimenti ad alta velocità con prestazioni di posizionamento precise
Moduli di controllo del motore incorporati con connettività USB e S-Video
Software di misurazione CNC integrato con capacità di analisi dei dati SPC
Fonte luminosa superficiale avanzata con 24 gruppi indipendenti e controllo variabile continuo a 200 passi
Costruzione di piattaforme in marmo per una maggiore stabilità e precisione

Funzioni di misurazione

con un'ampiezza superiore o uguale a 1 mm,questi modelli universali combinano un supporto di misura con componenti di microscopio metallurgico di alta qualità per l'imaging ad alta risoluzione e le misurazioni criticheLe caratteristiche includono obiettivi infiniti avanzati e tecniche di microscopia: campo luminoso, campo scuro, contrasto DIC, polarizzazione ed epifluorescenza.Accomoda fino a cinque obiettivi sul nastro con funzionalità di utilizzo ampliate quando aggiornato.

Capacità tecniche

Misurazione geometrica

Misurazione precisa di punti, linee, cerchi, archi, ovali e rettangoli con posizionamento multipunto per una maggiore precisione.

Caratteristiche avanzate della costruzione

Misurazioni combinate, struttura centrale, intersezione della struttura, costruzione del punto medio, struttura di linea, struttura rotonda e costruzione del punto angolare.

Strumenti di efficienza

Coordinare le funzioni di traduzione e raddrizzamento, la programmazione macro per le misurazioni di lotto e l'elaborazione automatica dei dati.

Integrazione del software

Esportazione diretta dei dati in AutoCAD, Excel e Word per un'analisi statistica e una reportistica completa.

Garanzia e servizi

Garanzia completa di 12 mesi con garanzia di fiducia
La copertura si estende per 12 mesi dalla data di assemblaggio/accettazione o per 15 mesi dalla data di spedizione
Servizi di formazione tecnica e consulenza telefonica e su Internet
Garanzia a vita della macchina con servizi basati sui costi
Visite di servizio tecnico gratuite (esclusi viaggi e alloggi)
Servizi di consulenza post-vendita e supporto tecnico a valore aggiunto per tutta la vita
Disponibilità completa di ricambi

Informazioni sulle società

Certificazioni

Software certificato da organizzazioni nazionali di normazione professionale
Macchine conformi ai requisiti di certificazione standard di misura dell'agenzia HSR

Imballaggio e spedizione
