Macchina di misura a coordinate a portale

velocità coordinata della macchina di misurazione del cavalletto di alta precisione 3D 200mm/S

Name: velocità coordinata della macchina di misurazione del cavalletto di alta precisione 3D 200mm/S
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-1016
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Guangdong, Cina
Marca:	WM-3D
Certificazione:	iso9001
Numero di modello:	CNC-1016

Informazioni Dettagliate

Luogo di origine:

Guangdong, Cina

Marca:

WM-3D

Certificazione:

iso9001

Numero di modello:

CNC-1016

Garanzia:

1 anno, 18 mesi

Supporto personalizzato:

OEM, ODM

Energia:

Elettronico, 220V /50HZ

Nome:

Video strumento di misura di alta precisione

Uso generale:

Electrics, plastica, muffa, macchinario, connettori e cellulare

Funzione:

Misuri ed individui

Precisione:

3um

Velocità:

200 mm/s

Peso:

3600 kg

Colore:

Bianco

Nome del prodotto:

Video strumento di misura di alta precisione

Evidenziare:

High Light

Evidenziare:

Macchina di misurazione di coordinata del cavalletto di precisione

Macchina di misurazione coordinata del cavalletto 200mm/S

macchina di misurazione di coordinata 3D

Informazioni di trading

Prezzo:

$43,000.00/sets 1-4 sets

Imballaggi particolari:

l'incollatura system
Automatic di immagine della misura ottica ottica dello strumento di misura d

Descrizione del prodotto

Sistemi di misurazione video ad alta precisione 3D strumento di misurazione ottica sistema di misurazione ottica

Descrizione del prodotto

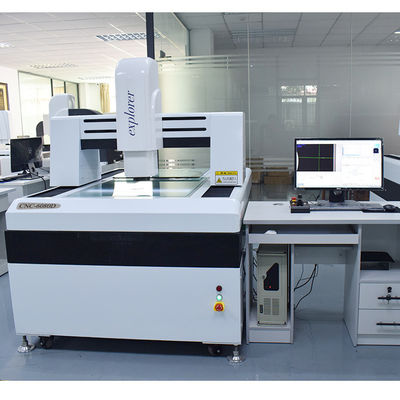

velocità coordinata della macchina di misurazione del cavalletto di alta precisione 3D 200mm/S 0

1. utilizzando i moduli incorporati sviluppati per controllare il motore, aumentando di conseguenza la velocità del motore, ma anche per semplificare lo strumento e l'interfaccia PC,Macchine e strumenti per PC tramite cavo USB e cavo S-Video.
2. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
3La sorgente luminosa superficiale è formata da un gruppo indipendente di 24, ciascuno dei quali è costituito da una sorgente di corrente costante e da una variabile continua di 200 gradi.
4Con piattaforma di marmo, alta stabilità.

Modello			CNC-1016
	Tavola di vetro		*11001700**
	Tavola in metallo		*12001800**
	Viaggi di lavoro X.Y.		*10001600**
	Ascensione di percorrenza dell'asse Z ((mm)		200 focalizzazione
	Risoluzione del display digitale dell'asse X.Y.Z.		0.5um
	Errore di valore dell'asse X.Y		≤ ((3+L/200) L è la lunghezza misurata,unità mm)
	Peso ((kg)		3600
	Dimensione		*175026501650*
Motore	Velocità a tre assi			100 mm/s
	Accuratezza del posizionamento su tre assi			0.001 mm
Sistema di immagine	Camare	Fotocamera CCD a colori Sony 1/3′′
	Zoom	lenti zoom ottiche coassiali con lente zoom (2 selezionate)
	Ingrandimento zoom	0.7-4.5X
	Ingrandimento totale del video	30-230X
	Campo di obiettivo	11.1-1.7 mm
	Potenza	AC220V/AC110V
	Consumo di energia	100 W
Accessori per apparecchiature	1Xtube (opzione)	0.5Xtube (opzione)			Distanza di lavoro
Lenti zoom	0.7-4.5X	0.7-4.5X
Aggiungere lenti	Ingrandimento video	Campo laterale del materiale ((mm)	Ingrandimento video	Campo laterale del materiale ((mm)
0Opzione.5X	11.8X-74X	22-3.4	5.9X-37X	44-6.8	175
Norme	23.5X-148X	11.1-1.7X	11.8X-74X	22-3.4	92
2Xopzione	47X-296X	5.5-0.9	23.5X-148X	11.1-1.7	36

Funzioni

Principalmente per la misurazione e l'analisi metallografica!Questi modelli "universali" combinano un supporto di misura con i migliori componenti del microscopio metallurgico per l'imaging ad alta risoluzione e le misurazioni critiche. Con l'intera gamma di obiettivi infiniti avanzati e tecniche di microscopia tra cui: campo luminoso, campo scuro, contrasto DIC, polarizzazione ed epifluorescenza.Fino a cinque obiettivi possono essere montati sul nastro- Con altri usi se aggiornato.

Specificità

1. Può misurare punti, linee, cerchi, arco e ovali, rettangolari e migliorare la precisione con la funzione di posizionamento multi-punto.

2Ha molte caratteristiche, come la combinazione di misure, la struttura centrale e l'intersezione della struttura, il punto medio della costruzione, la struttura di linea,una struttura rotonda e un punto di vista strutturale.

3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.

4La traduzione delle coordinate e il raddrizzamento delle coordinate è per rendere la misurazione più conveniente ed efficiente e migliorare l'efficienza della misurazione.

5Le macro possono misurare le stesse parti più velocemente e più comodamente e migliorare l'efficienza delle misurazioni.

6I dati di misurazione vengono inseriti direttamente in AutoCAD e diventano un ciclo di lavoro completo; i dati possono anche essere inseriti in Excel e Word per condurre analisi statistiche.

7Registra il programma utente, modifica ed esegue il comando.

I nostri servizi

Informazioni sulle società

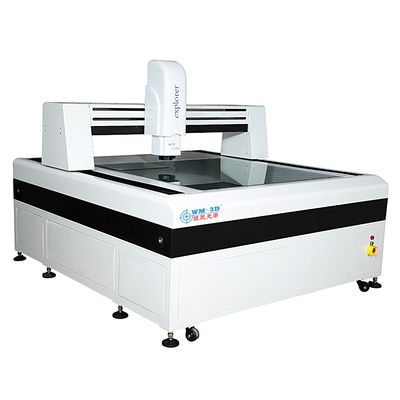

velocità coordinata della macchina di misurazione del cavalletto di alta precisione 3D 200mm/S 4

Certificazioni

1.il nostro software attraverso l'organizzazione professionale nazionale di certificazione delle misure standard.

2Le nostre macchine possono conferire all'agenzia HSR la certificazione di misurazione standard.

Imballaggio e spedizione

Domande frequenti

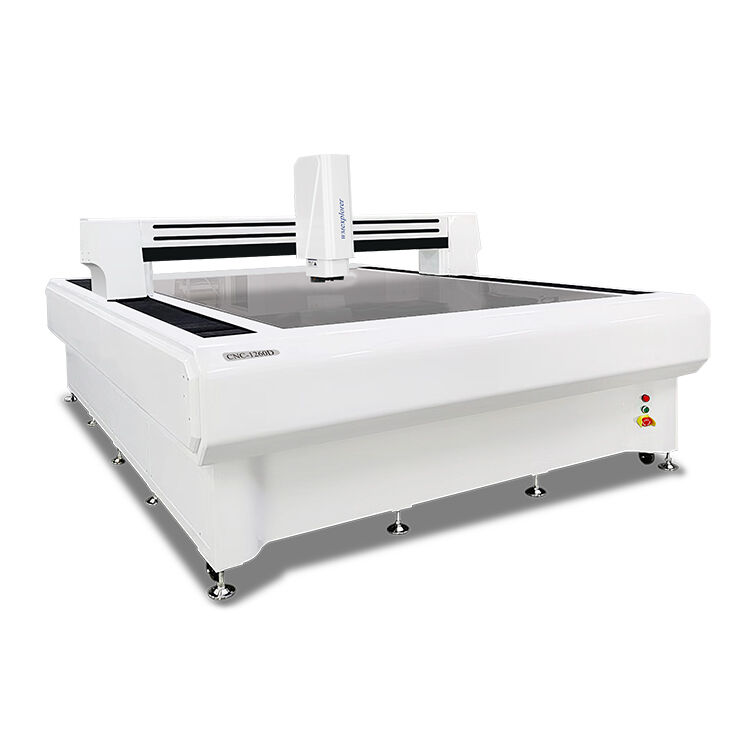

velocità coordinata della macchina di misurazione del cavalletto di alta precisione 3D 200mm/S 7
