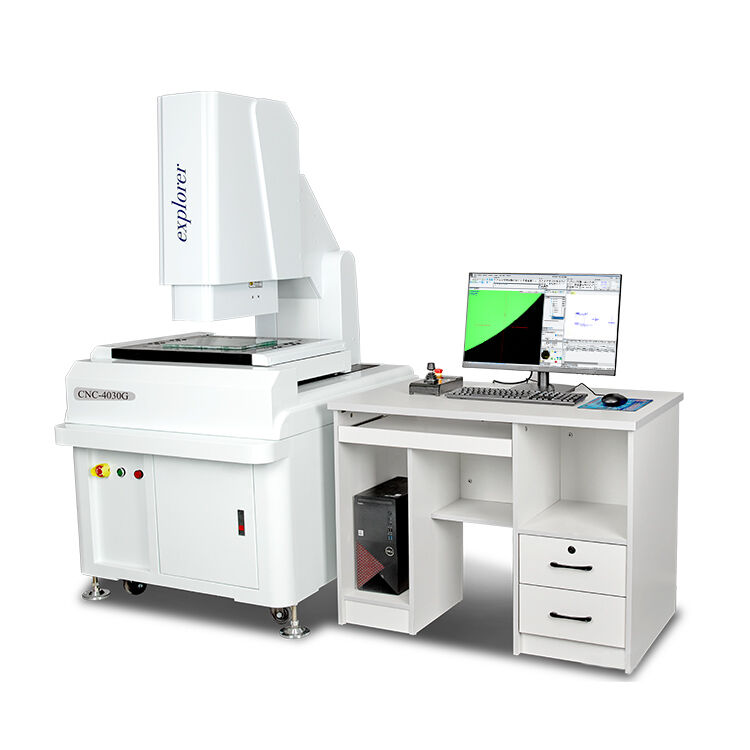

Macchina di misura video CNC industriale macchina di misura della visione di alta qualità sistema di misurazione delle dimensioni delle immagini
|
Articoli
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Dimensione (mm) (L×W×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Campo di misura (mm) (X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Precisione di misura (μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Ripetibilità (μm)
|
3
|
3
|
3
|
|
Peso (kg)
|
300
|
380
|
450
|
|
Immagine e misurazione
|
CCD
|
SOnYCcD giapponese
|
|
|
Lente
|
Alta lente zoom ad alta definizione/Ingrandimento continuo 0,7-5,0x
|
|
|
Ingrandimento
|
40-230X( Solo per riferimento. Con fotocamera e obiettivo diversi, l'ingrandimento sarà diverso. )
|
|
|
Risoluzione della scala ottica
|
asse x/Y/z o.0002mm (0.2um)
|
|
|
Distanza di lavoro
|
108mm
|
|
Software di misurazione
|
Combina il software di misurazione 3D sviluppato dalla funzione software importata per migliorare la risoluzione dei bordi.
|
|
Sistema di guida
|
Motore servo Taiwan a tre assi X/Y/Z ad alte prestazioni, sistema di controllo a doppio circuito chiuso
|
|
Illuminazione
|
Sorgente luminosa superficiale a cinque anelli e otto zone controllata da programma, sorgente luminosa di contorno a LED, sorgente luminosa coassiale. Vengono aggiunti colori diversi a prodotti diversi.
|
Descrizione della funzione:
Misurazione degli elementi: misurazione di punti, linee, cerchi, archi, angoli, ovali, rettangoli
un numero predeterminato di punti, punti di identificazione automatica, linee, cerchi, archi.
Struttura degli elementi: costruzione centrale, intersezione della struttura, struttura del punto medio, struttura della linea,
struttura rotonda, configurazione dell'angolo.
Elementi preimpostati: punti, linee, cerchi, archi. Traslazione delle coordinate, raddrizzare il pezzo. Raddrizzare qualsiasi
ripristino del sistema di coordinate dell'asse.
Grafica: zoom grafico, restringimento grafico, panoramica grafica, grafica selezionata, selezionare il cerchio, eliminare il
grafico, stampa grafica. Impostazioni zoom, impostare il grigio dell'immagine, la saturazione, il contrasto, salvare, immagini in formato BMP.
Una varietà di modalità di ricerca dei bordi, il computer prende automaticamente i punti, l'identificazione automatica del cerchio, l'arco migliora notevolmente
migliorare la velocità del punto di estrazione.
Il nostro vantaggio
Misurazione completamente automatica ad alta precisione, controllo a quattro assi CNC.
Macchina ad alta precisione e ad alta resistenza: base/colonna/banco di lavoro in marmo di classe 00 con alta precisione e buona stabilità
Guida lineare di precisione importata a tre assi XYZ / sistema di azionamento a vite a sfera di grado di rettifica importato, lunga durata e buona stabilità.0.2um. Righello a toppa in metallo ad alta precisione o.2um.
L'ottica zoom automatico Wm0750 consente una misurazione completamente automatica senza la necessità di correzione dello zoom.
Fotocamera HD SONY CcD con schermo di misurazione di alta qualità
Misurazione autofocus, planarità altimetrica ottica, sonda di contatto UK RENISHAW,
Sorgente luminosa superficiale a cinque anelli e otto zone controllata da programma, sorgente luminosa di contorno a LED, sorgente luminosa coassiale. Vengono aggiunti colori diversi a prodotti diversi.
È dotato di un joystick per un facile utilizzo in qualsiasi posizione.
La telecamera CCD di navigazione indica la posizione di misurazione, che è veloce da individuare e comoda per la misurazione.
Combina il software di misurazione 3D sviluppato dalla funzione software importata per migliorare la risoluzione dei bordi.
I nostri servizi
2. Durante questo periodo, prenderemo lezioni telefoniche e via Internet per gli utenti con un servizio di consulenza post-vendita combinato.
3. Forniamo servizi di garanzia a vita della macchina per gli utenti a costi.
01. In caso di guasto della macchina causato dalla nostra parte, è possibile rispedirci i pezzi di ricambio e il costo dalla nostra parte.
02. Ma se ha bisogno del nostro tecnico per venire dal cliente per la formazione, il servizio tecnico è gratuito,
tranne biglietto e alloggio.
4. Periodo di garanzia extra: Forniremo all'utente post-vendita a vita servizio di consulenza.
5. La nostra azienda ha pezzi di ricambio che possono essere forniti agli utenti a costi.
6. Abbiamo fornito agli utenti con un servizio tecnico a valore aggiunto post-vendita a prezzo preferenziale per tutta la vita,
certificato
1.il nostro software attraverso l'organizzazione professionale nazionale di certificazione di misurazione standard
2.le nostre macchine possono dare all'agenzia HSR di certificazione di misurazione standard
