Sistema di misura di dimensione di immagine
>
2D accuratezza dello strumento 3um del sistema di misura di dimensione di immagine di 2.5D 3D

2D accuratezza dello strumento 3um del sistema di misura di dimensione di immagine di 2.5D 3D

Dettagli del prodotto:
Luogo di origine: Guangdong, Cina
Marca: WM-3D
Certificazione: ISO9001
Numero di modello: CNC-5040
Informazioni Dettagliate
Luogo di origine:
Guangdong, Cina
Marca:
WM-3D
Certificazione:
ISO9001
Numero di modello:
CNC-5040
Garanzia:
1 anno
Supporto personalizzato:
OEM, ODM
nome:
prezzo basso in India sistema di misurazione video industriale completamente automatico
Precisione:
3um
Velocità:
200 mm/s
Funzione:
Misurazione ed individuare
Uso generale:
Electrics, plastica, muffa, macchinario, connettori e cellulare
Colore:
bianco
Energia:
220V /50HZ
Nome del prodotto:
prezzo basso in India sistema di misurazione video industriale completamente automatico
Porta:
SHENZHEN
Evidenziare:

High Light

Evidenziare:

sistema di misura di dimensione di immagine 3D

,

sistema di misura di dimensione di immagine 2.5D

,

3d strumento di misura 3um

Informazioni di trading
Prezzo:
$25,000.00/sets 1-4 sets
Imballaggi particolari:
Apparecchiatura di collaudo ottica di visione artificiale di CNC 2D 2.5D 3D dello strumento completa
Capacità di alimentazione:
100 insieme/insiemi per Mese
Descrizione del prodotto

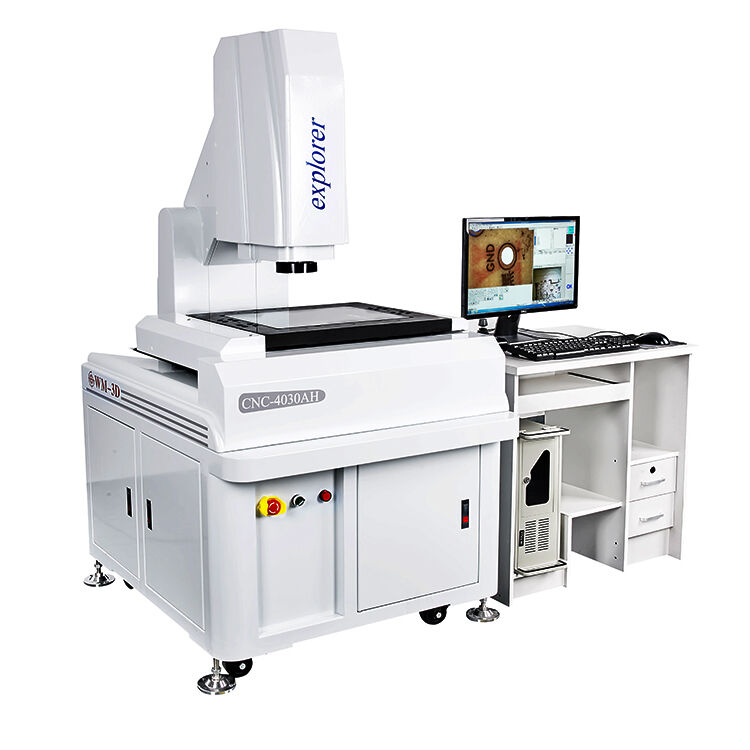

Strumento ottico di immagine CNC completamente automatico 2D 2.5D 3D, apparecchiatura di collaudo a visione artificiale, sistema di misurazione video

Descrizione del prodotto



Modello

CNC-5040



Dimensioni del tavolo in vetro







530*430



Dimensioni del tavolo in metallo

700*600



Corsa di lavoro X.Y

500*400


Corsa asse Z (mm)

200 messa a fuoco



Risoluzione display digitale assi X.Y.Z

0.5um


Errore di valore asse X.Y

≤(3+L/200)L è la lunghezza misurata, unità mm)



Peso (kg)

720



Dimensione

900*1050*1650

Motore

Velocità a tre assi

100mm/s



Precisione di posizionamento a tre assi

0.001mm

Sistema di immagine

Fotocamera

Fotocamera CCD Sony a colori 1/3″



Zoom

 obiettivo zoom ottico coassiale con un obiettivo zoom (2 a scelta)



Ingrandimento zoom

0.7-4.5X



Ingrandimento video totale

30-230X



Campo dell'obiettivo

11.1-1.7mm



Alimentazione

AC220V/AC110V



Consumo energetico

100W

Accessori dello strumento

1Xtube(opzione)

0.5Xtube(opzione)

Distanza di lavoro

Obiettivo zoom

0.7-4.5X

0.7-4.5X



Aggiungi obiettivo

Ingrandimento video

Campo laterale del materiale (mm)

Ingrandimento video

Campo laterale del materiale (mm)



Opzione 0.5X

11.8X-74X

22-3.4

5.9X-37X

44-6.8

175

Standard

23.5X-148X

11.1-1.7X

11.8X-74X

22-3.4

92

Opzione 2X

47X-296X

5.5-0.9

23.5X-148X

11.1-1.7

36



1. Controllo del movimento a doppio circuito chiuso, motore in movimento ad alta velocità con prestazioni di posizionamento precise.
2. Utilizzo dei moduli incorporati sviluppati per controllare il motore, aumentando di conseguenza la velocità del motore, ma anche per semplificare lo strumento e l'interfaccia PC, macchine PC e strumenti tramite il cavo USB e il cavo S-Video.
3. È accoppiato con il software di misurazione CNC sviluppato dall'azienda per ottenere una rapida rilevazione di grandi quantità di pezzi contemporaneamente con capacità di analisi dei dati SPC al fine di completare in una sola volta l'intera misurazione.
4. Sorgente luminosa superficiale formata da un gruppo indipendente di 24, ogni gruppo è un driver a corrente costante e variabile continua a 200 passaggi.
5. Con piattaforma in marmo, alta stabilità.

2D accuratezza dello strumento 3um del sistema di misura di dimensione di immagine di 2.5D 3D 0
2D accuratezza dello strumento 3um del sistema di misura di dimensione di immagine di 2.5D 3D 1
2D accuratezza dello strumento 3um del sistema di misura di dimensione di immagine di 2.5D 3D 2

Funzioni


2D accuratezza dello strumento 3um del sistema di misura di dimensione di immagine di 2.5D 3D 3
2D accuratezza dello strumento 3um del sistema di misura di dimensione di immagine di 2.5D 3D 4Principalmente per la misurazione e l'analisi metallografica! Questi modelli "Universali" combinano un supporto di misurazione con il meglio dei componenti del microscopio metallurgico per immagini ad alta risoluzione e misurazioni critiche. Caratterizzato dalla gamma completa di obiettivi avanzati a infinito e tecniche di microscopia tra cui: campo chiaro,campo scuro, contrasto DIC, polarizzazione ed epifluorescenza.È possibile montare fino a cinque obiettivi sul naso. Con più usi se aggiornato.
I nostri servizi

2D accuratezza dello strumento 3um del sistema di misura di dimensione di immagine di 2.5D 3D 5

1. Entro 12 mesi dalla data di assemblaggio e accettazione, ma non oltre 15 mesi dalla data di spedizione.

2. Durante questo periodo, ci occuperemo dell'insegnamento telefonico e via internet agli utenti con un servizio di consulenza post-vendita combinato.

3. Forniamo servizi di garanzia a vita della macchina per gli utenti a costi.
01. Se il guasto della macchina è causato dalla nostra parte, è possibile rispedirci i pezzi di ricambio e i costi saranno a nostro carico.
02. Ma se è necessario che il nostro tecnico venga dal cliente per la formazione, il servizio tecnico è gratuito, ad eccezione del biglietto e dell'alloggio.
4. Periodo di garanzia extra: forniremo all'utente servizio di consulenza post-vendita a lungo termine 5. La nostra azienda dispone di pezzi di ricambio che possono essere forniti agli utenti a costo.

6. Abbiamo fornito agli utenti
post-vendita servizio tecnico a valore aggiunto a un prezzo preferenziale a vita.Informazioni sull'azienda
Certificazioni

2D accuratezza dello strumento 3um del sistema di misura di dimensione di immagine di 2.5D 3D 6

2D accuratezza dello strumento 3um del sistema di misura di dimensione di immagine di 2.5D 3D 7

1. il nostro software attraverso l'organizzazione professionale nazionale di certificazione di misurazione standard.

2D accuratezza dello strumento 3um del sistema di misura di dimensione di immagine di 2.5D 3D 8

2. le nostre macchine possono rilasciare l'agenzia HSR di certificazione di misurazione standard.

Imballaggio e spedizione
FAQ

2D accuratezza dello strumento 3um del sistema di misura di dimensione di immagine di 2.5D 3D 9


problema comune

Che tipo di apparecchiature producete principalmente?


R: Ciao! Le nostre principali apparecchiature di produzione sono:

strumento di misurazione automatica delle immagini,

strumento di misurazione manuale delle immagini,

strumento di misurazione delle immagini a portale di grandi dimensioni,

strumento di misurazione a un tasto.

Apparecchiature automatiche di screening a visione,

apparecchiature di rilevamento a visione non standard, ecc.

Accettate servizi personalizzati? Posso stampare il mio logo sulla macchina?


R: Sì, tutti i nostri prodotti possono essere personalizzati, se hai un requisito di logo, possiamo anche personalizzare per te.

D: Perché scegli noi?


R: 1. Ci siamo concentrati sulla misurazione dei prodotti per più di 10 anni, con un team di ricerca e sviluppo professionale e un team post-vendita.

2. Si trova nella città di Dongguan, una città manifatturiera di fama mondiale. 3: servizio post-vendita per 12 mesi, problemi semplici entro 48 ore per affrontare tempestivamente.

Qual è il tuo tempo di consegna? E l'imballaggio?


R: Il nostro tempo di consegna è di 15-20 giorni lavorativi dopo aver ricevuto il deposito e di 25-35 giorni lavorativi per le macchine personalizzate. Il nostro imballaggio è avvolto e fissato con pellicola di imballaggio professionale per macchine all'interno e vengono utilizzati imballaggi in scatole di legno e fissaggio a vite all'esterno. Assicurarsi che il prodotto arrivi in sicurezza senza danni.

È disponibile la formazione in loco?


R: Sì, la necessità di formazione in loco deve confermare in anticipo l'ora specifica con il venditore pertinente.
