Sistema di misura di dimensione di immagine

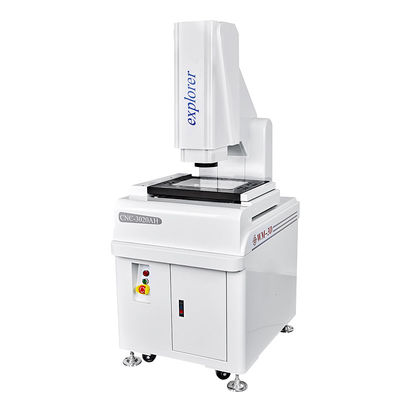

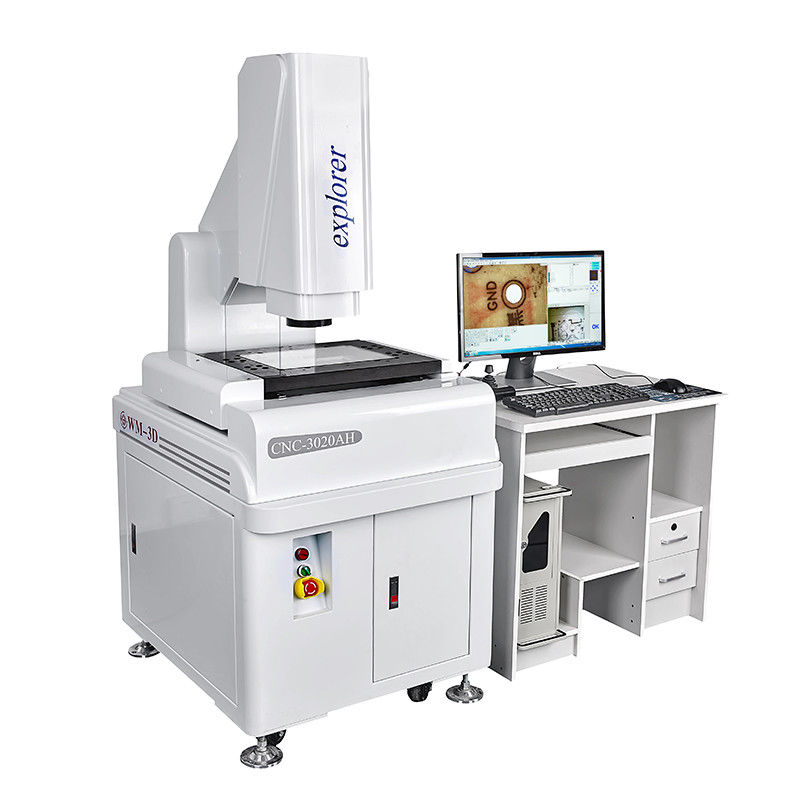

sistema di misura di dimensione di immagine 200mm/S, macchina di misurazione ottica 3um ISO9001

Name: sistema di misura di dimensione di immagine 200mm/S, macchina di misurazione ottica 3um ISO9001
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-3020AH
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Guangdong, Cina
Marca:	WM-3D
Certificazione:	ISO9001
Numero di modello:	CNC-3020AH

Informazioni Dettagliate

Luogo di origine:

Guangdong, Cina

Marca:

WM-3D

Certificazione:

ISO9001

Numero di modello:

CNC-3020AH

Garanzia:

1 anno

Supporto personalizzato:

OEM, ODM

nome:

Macchina di misura ottica CNC 3D a basso prezzo

Precisione:

3um

Velocità:

200 mm/s

Funzione:

Misurazione ed individuare

Uso generale:

Electrics, plastica, muffa, macchinario, connettori e cellulare

Colore:

bianco

Energia:

220V /50HZ

Nome del prodotto:

Macchina di misura ottica CNC 3D a basso prezzo

Evidenziare:

High Light

Evidenziare:

sistema di misura di dimensione di immagine 200mm/S

Sistema di misura di dimensione di immagine ISO9001

Macchina di misurazione ottica 3UM

Informazioni di trading

Prezzo:

$18,000.00/sets 1-4 sets

Imballaggi particolari:

Misura ottica ottica machine
CNC-3020WM del macchinario della macchina di misurazione di CNC di p

Descrizione del prodotto

Macchina di misura ottica CNC 3D a basso prezzo, macchina di misura ottica

Descrizione del prodotto

sistema di misura di dimensione di immagine 200mm/S, macchina di misurazione ottica 3um ISO9001 0

sistema di misura di dimensione di immagine 200mm/S, macchina di misurazione ottica 3um ISO9001 1

1. Controllo del movimento a doppio circuito chiuso, motore in movimento ad alta velocità con prestazioni di posizionamento precise.
2. Utilizzo dei moduli incorporati sviluppati per controllare il motore, aumentando di conseguenza la velocità del motore, ma anche per semplificare lo strumento e l'interfaccia PC, macchine PC e strumenti tramite il cavo USB e il cavo S-Video.
3. È accoppiato con il software di misurazione CNC sviluppato dall'azienda per ottenere una rapida rilevazione di grandi quantità di pezzi contemporaneamente con capacità di analisi dei dati SPC al fine di ottenere una misurazione completa in un'unica soluzione.
4. Sorgente luminosa superficiale formata da un gruppo indipendente di 24, ogni gruppo è un driver a sorgente di corrente costante e variabile continua a 200 passaggi.
5. Con piattaforma in marmo, alta stabilità.

Modello			CNC-3020
	Dimensioni del tavolo in vetro		330*230
	Dimensioni del tavolo in metallo		350*250
	Corsa di lavoro X.Y		300*200
	Corsa asse Z (mm)		200 messa a fuoco
	Risoluzione display digitale asse X.Y.Z		0,5um
	Errore di valore asse X.Y		≤(3+L/200)L è la lunghezza misurata, unità mm)
	Peso (kg)		720
	Dimensione		7009001650
Motore	Velocità a tre assi			100mm/s
	Precisione di posizionamento a tre assi			0,001mm
Sistema di immagini	Fotocamera	Fotocamera CCD Sony a colori 1/3″
	Zoom	obiettivo zoom ottico coassiale con un obiettivo zoom (2 seleziona uno)
	Ingrandimento zoom	0,7-4,5X
	Ingrandimento totale video	30-230X
	Campo dell'obiettivo	11,1-1,7mm
	Potenza	AC220V/AC110V
	Consumo energetico	100W
Accessori per strumenti	1Xtubo (opzione)	0,5Xtubo (opzione)			Distanza di lavoro
Obiettivo zoom	0,7-4,5X	0,7-4,5X
Aggiungi obiettivo	Ingrandimento video	Campo laterale del materiale (mm)	Ingrandimento video	Campo laterale del materiale (mm)
0,5X opzione	11,8X-74X	22-3,4	5,9X-37X	44-6,8	175
Standard	23,5X-148X	11,1-1,7X	11,8X-74X	22-3,4	92
2X opzione	47X-296X	5,5-0,9	23,5X-148X	11,1-1,7	36

Funzioni

Principalmente per la misurazione e l'analisi metallografica! Questi modelli "Universali" combinano un supporto di misurazione con il meglio dei componenti del microscopio metallurgico per immagini ad alta risoluzione e misurazioni critiche. Caratterizzato dalla gamma completa di obiettivi avanzati a infinito e tecniche microscopiche tra cui: campo chiaro,campo scuro, contrasto DIC, polarizzazione ed epifluorescenza.È possibile montare fino a cinque obiettivi sul naso. Con più usi se aggiornato.

Specifiche

1. Può misurare punti, linee, cerchi, archi e ovali, rettangoli e migliorare la precisione con la funzione di posizionamento multipunto.

2. Ha molte funzioni, come la combinazione di misurazioni, la struttura centrale e l'intersezione della struttura, il punto medio della costruzione, la struttura lineare, una struttura rotonda e il punto di vista strutturale.

3. È accoppiato con il software di misurazione CNC sviluppato dall'azienda per ottenere una rapida rilevazione di grandi quantità di pezzi contemporaneamente con capacità di analisi dei dati SPC al fine di ottenere una misurazione completa in un'unica soluzione.

4. La traslazione delle coordinate e le coordinate raddrizzate servono a rendere la misurazione più comoda ed efficiente e a migliorare l'efficienza della misurazione.

5. Le macro possono misurare le stesse parti più velocemente e in modo più comodo e migliorare l'efficienza della misurazione.

6. I dati di misurazione vengono inseriti direttamente in AutoCAD e diventano un cerchio di lavoro completo; i dati possono anche essere inseriti in Excel e Word per condurre analisi statistiche.

7. Registra il programma utente, modifica ed esegui il comando.

I nostri servizi

sistema di misura di dimensione di immagine 200mm/S, macchina di misurazione ottica 3um ISO9001 4

12 mesi di garanzia. Acquista con fiducia!

1. Entro 12 mesi dalla data di assemblaggio e accettazione, ma non oltre 15 mesi dalla data di spedizione.

2. Durante questo periodo, ci occuperemo dell'insegnamento telefonico e via internet agli utenti con un servizio di consulenza post-vendita combinato.

3. Forniamo servizi di garanzia a vita della macchina per gli utenti a costi.
01. Se il guasto della macchina è causato dalla nostra parte, è possibile rispedirci i pezzi di ricambio e il costo dalla nostra parte.
02. Ma se il nostro tecnico deve venire dal cliente per la formazione, il servizio tecnico è gratuito, ad eccezione del biglietto e dell'alloggio.

4. Periodo di garanzia extra: forniremo all'utente assistenza post-vendita a vita servizio di consulenza.

5. La nostra azienda dispone di pezzi di ricambio che possono essere forniti agli utenti a costo.
6. Abbiamo fornito agli utenti post-vendita servizio tecnico a valore aggiunto a un prezzo preferenziale per la vita.

Informazioni sull'azienda

sistema di misura di dimensione di immagine 200mm/S, macchina di misurazione ottica 3um ISO9001 5

Certificazioni

sistema di misura di dimensione di immagine 200mm/S, macchina di misurazione ottica 3um ISO9001 6

1. Il nostro software attraverso l'organizzazione professionale nazionale di certificazione di misurazione standard.

2. Le nostre macchine possono fornire all'agenzia HSR la certificazione di misurazione standard.

Imballaggio e spedizione

sistema di misura di dimensione di immagine 200mm/S, macchina di misurazione ottica 3um ISO9001 7

FAQ

sistema di misura di dimensione di immagine 200mm/S, macchina di misurazione ottica 3um ISO9001 8
