Macchina di misurazione di visione di CNC

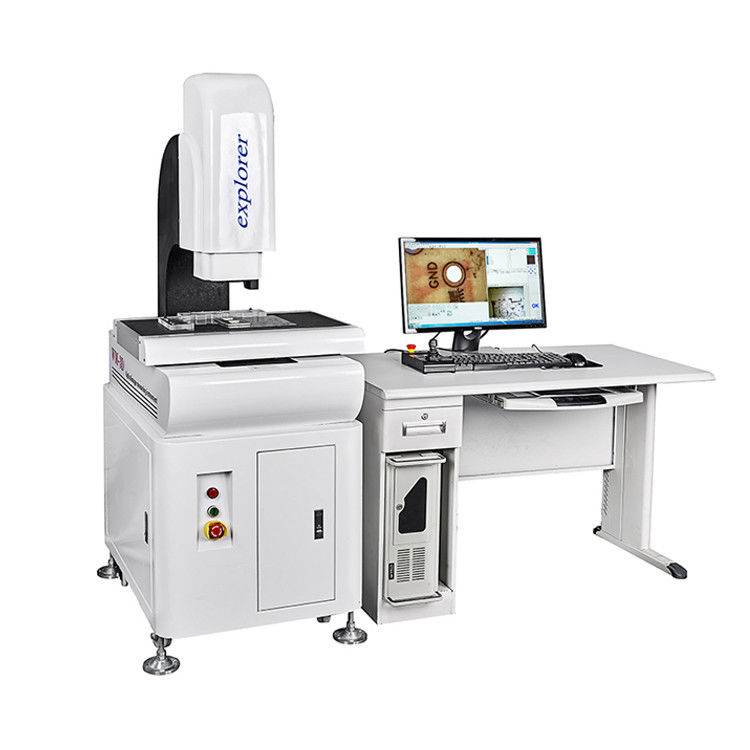

accuratezza ottica 200mm/S della macchina di misurazione di coordinata 3D CMM 2.5um

Name: accuratezza ottica 200mm/S della macchina di misurazione di coordinata 3D CMM 2.5um
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-3020H
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Guangdong, Cina
Marca:	WM-3D
Certificazione:	iso9001
Numero di modello:	CNC-3020H

Informazioni Dettagliate

Luogo di origine:

Guangdong, Cina

Marca:

WM-3D

Certificazione:

iso9001

Numero di modello:

CNC-3020H

Garanzia:

12 mesi, 12 mesi

Supporto personalizzato:

OEM, ODM

Nome:

Macchina di misurazione video ottica CNC ad alta configurazione

Precisione:

2.5um

Velocità:

200 mm/s

Funzione:

Misurazione ed individuare

Uso generale:

Electrics, plastica, muffa, macchinario, connettori e cellulare

Colore:

Bianco

Energia:

220V /50HZ

Evidenziare:

High Light

Evidenziare:

macchina di misurazione coordinata di 3D cmm

macchina di misurazione coordinata cmm 2.5um

macchina di misurazione di 200mm/S cmm

Informazioni di trading

Prezzo:

$25,000.00/sets 1-4 sets

Imballaggi particolari:

Ispezione ottica machine
CNC-3020WM di visione della macchina della macchina cmm di ispezione di

Descrizione del prodotto

Macchine per l'ispezione della visione 3D CNC per pezzi di metallo Macchine per l'ispezione della visione ottica

Descrizione del prodotto

accuratezza ottica 200mm/S della macchina di misurazione di coordinata 3D CMM 2.5um 0

1Doppio controllo del movimento a circuito chiuso, motore in movimento ad alta velocità con prestazioni di posizionamento precise.
2. utilizzando i moduli incorporati sviluppati per il controllo del motore, aumentando di conseguenza la velocità del motore, ma anche per semplificare lo strumento e l'interfaccia PC,Macchine e strumenti per PC tramite cavo USB e cavo S-Video.
3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
4La sorgente luminosa superficiale è formata da un gruppo indipendente di 24, ciascuno dei quali è costituito da una sorgente di corrente costante e da una variabile continua di 200 gradi.
5Con piattaforma di marmo, alta stabilità.

Modello			CNC-3020H
	Tavola di vetro		330*230
	Tavola in metallo		350*250
	Viaggi di lavoro X.Y.		300*200
	Ascensione di percorrenza dell'asse Z ((mm)		200 focalizzazione
	Risoluzione del display digitale dell'asse X.Y.Z.		0.5um
	Errore di valore dell'asse X.Y		≤ ((3+L/200) L è la lunghezza misurata,unità mm)
	Peso ((kg)		300
	Dimensione		7508501650
Motore	Velocità a tre assi			300 mm/s
	Accuratezza del posizionamento su tre assi			0.001 mm
Sistema di immagine	Camare	Fotocamera CCD a colori Sony 1/3′′
	Zoom	lenti zoom ottiche coassiali con lente zoom (2 selezionate)
	Ingrandimento zoom	0.7-4.5X
	Ingrandimento totale del video	30-230X
	Campo di obiettivo	11.1-1.7 mm
	Potenza	AC220V/AC110V
	Consumo di energia	100 W
Accessori per apparecchiature	1Xtube (opzione)	0.5Xtube (opzione)			Distanza di lavoro
Lenti zoom	0.7-4.5X	0.7-4.5X
Aggiungere lenti	Ingrandimento video	Campo laterale del materiale ((mm)	Ingrandimento video	Campo laterale del materiale ((mm)
0Opzione.5X	11.8X-74X	22-3.4	5.9X-37X	44-6.8	175
Norme	23.5X-148X	11.1-1.7X	11.8X-74X	22-3.4	92
2Xopzione	47X-296X	5.5-0.9	23.5X-148X	11.1-1.7	36

Funzioni

Principalmente per la misurazione e l'analisi metallografica!Questi modelli "universali" combinano un supporto di misura con i migliori componenti del microscopio metallurgico per l'imaging ad alta risoluzione e le misurazioni critiche. Con l'intera gamma di obiettivi infiniti avanzati e tecniche di microscopia tra cui: campo luminoso, campo scuro, contrasto DIC, polarizzazione ed epifluorescenza.Fino a cinque obiettivi possono essere montati sul nastro- Con altri usi se aggiornato.

Specificità

1. Può misurare punti, linee, cerchi, arco e ovali, rettangolari e migliorare la precisione con la funzione di posizionamento multi-punto.

2Ha molte caratteristiche, come la combinazione di misure, la struttura centrale e l'intersezione della struttura, il punto medio della costruzione, la struttura di linea,una struttura rotonda e un punto di vista strutturale.

3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.

4La traduzione delle coordinate e il raddrizzamento delle coordinate è per rendere la misurazione più conveniente ed efficiente e migliorare l'efficienza della misurazione.

5Le macro possono misurare le stesse parti più velocemente e più comodamente e migliorare l'efficienza delle misurazioni.

6I dati di misurazione vengono inseriti direttamente in AutoCAD e diventano un ciclo di lavoro completo; i dati possono anche essere inseriti in Excel e Word per condurre analisi statistiche.

7Registra il programma utente, modifica ed esegue il comando.

I nostri servizi

accuratezza ottica 200mm/S della macchina di misurazione di coordinata 3D CMM 2.5um 4

12 mesi di garanzia.

1- entro 12 mesi dalla data di assemblaggio e di accettazione, ma non superiore a 15 mesi dalla data di spedizione.

2Nel corso di questo periodo, porteremo l'insegnamento telefonico e internet agli utenti con un servizio di consulenza post-vendita combinato.

3Forniamo servizi di garanzia a vita della macchina per gli utenti con costo.
01Se il guasto della macchina è causato dalla nostra parte, potete rimandare i pezzi di ricambio a noi e il costo dalla nostra parte.
02Ma se necessario il nostro tecnico viene dal cliente per la formazione, il servizio tecnico è gratuito, tranne il biglietto e alloggio.

4- Periodo di garanzia aggiuntivo: lunghezza di vita post-vendita Servizio di consulenza.

5La nostra azienda ha pezzi di ricambio che possono essere forniti per gli utenti a costo.
6Abbiamo fornito agli utentidopo venditaServizio tecnico a valore aggiunto a prezzo preferenziale per tutta la vita.

Informazioni sulle società

accuratezza ottica 200mm/S della macchina di misurazione di coordinata 3D CMM 2.5um 5

Certificazioni

accuratezza ottica 200mm/S della macchina di misurazione di coordinata 3D CMM 2.5um 6

1.il nostro software attraverso l'organizzazione professionale nazionale di certificazione delle misure standard.

2Le nostre macchine possono conferire all'agenzia HSR la certificazione di misurazione standard.

Imballaggio e spedizione

accuratezza ottica 200mm/S della macchina di misurazione di coordinata 3D CMM 2.5um 7

Domande frequenti

accuratezza ottica 200mm/S della macchina di misurazione di coordinata 3D CMM 2.5um 8
